Rzut dachu: Jak czytać i tworzyć plany dachów - Poradnik eksperta

Rzut dachu to kluczowy element projektu budowlanego, który przedstawia widok dachu z góry. Umiejętność czytania i tworzenia rzutów dachów jest niezbędna dla architektów, inżynierów i każdego, kto interesuje się budownictwem. W tym poradniku ekspert krok po kroku wyjaśni, jak interpretować i tworzyć plany dachów, co pozwoli Ci lepiej zrozumieć strukturę budynku i jego pokrycie.

Niezależnie od tego, czy jesteś profesjonalistą w branży budowlanej, czy po prostu chcesz zrozumieć projekt swojego przyszłego domu, znajomość rzutów dachów pomoże Ci w podejmowaniu świadomych decyzji i uniknięciu kosztownych błędów. Dowiesz się, jak rozpoznawać różne elementy dachu na planie, jakie są typowe oznaczenia i symbole oraz jak samodzielnie stworzyć prosty rzut dachu.

• Rzut dachu to widok z góry przedstawiający układ i kształt dachu budynku
• Podstawowe elementy rzutu dachu to kalenice, okapy, połacie i kąty nachylenia
• Symbole i oznaczenia na rzucie dachu mają standardowe znaczenia, które należy znać
• Istnieją różne rodzaje rzutów dachów, w tym dla dachów dwuspadowych i wielospadowych
• Tworzenie rzutu dachu wymaga znajomości podstawowych zasad i narzędzi projektowych
• Analiza gotowych rzutów dachów pomaga w zrozumieniu struktury całego budynku
• Rzut dachu ma istotny wpływ na konstrukcję i funkcjonalność budynku

Czym jest rzut dachu i dlaczego jest ważny?

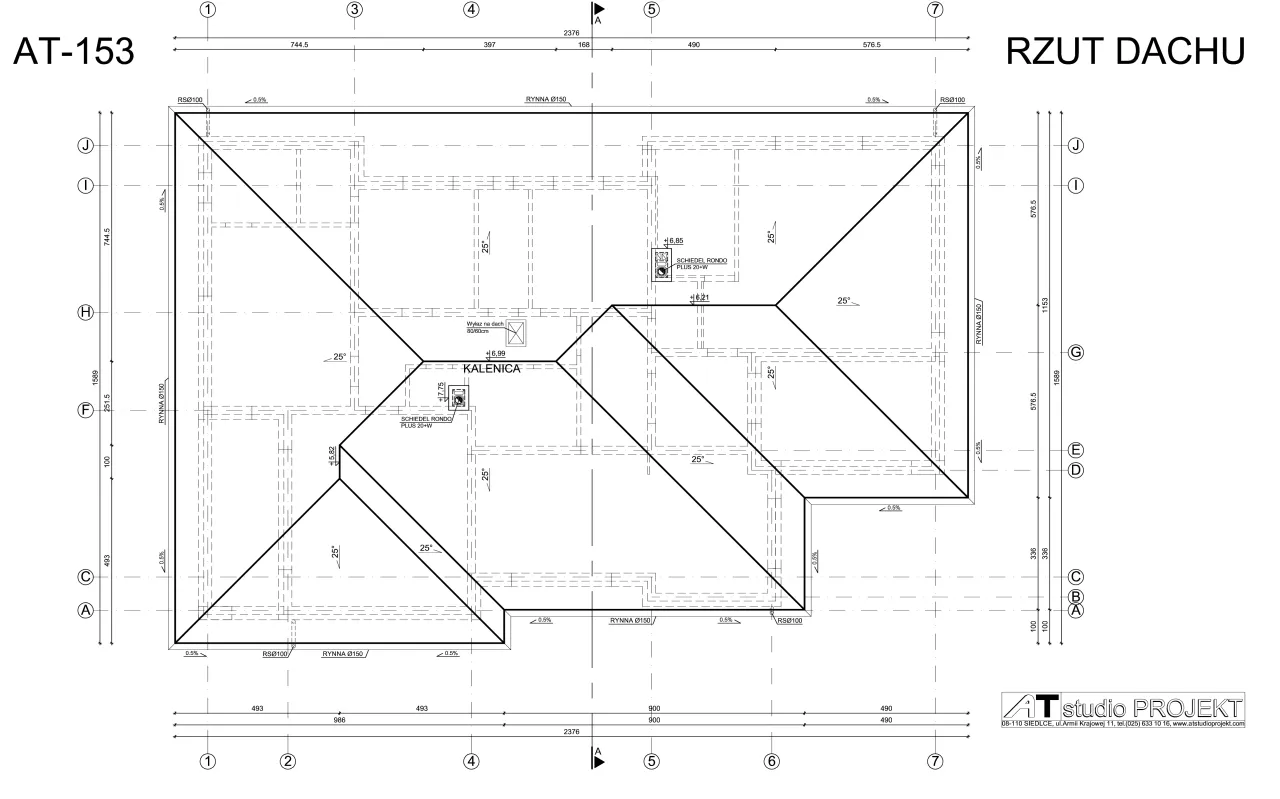

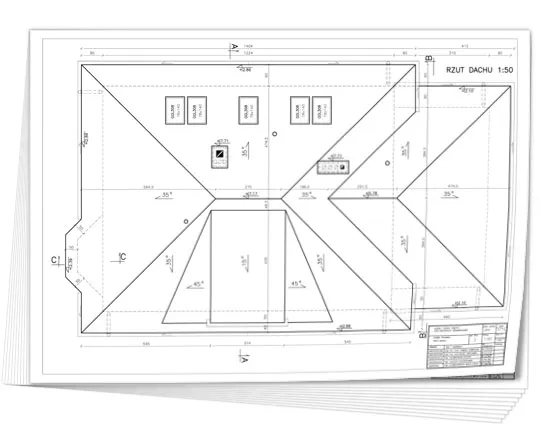

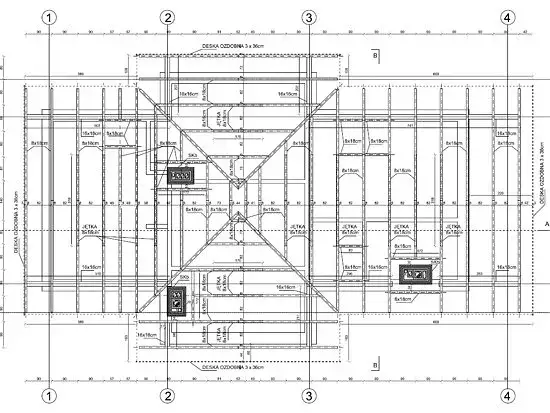

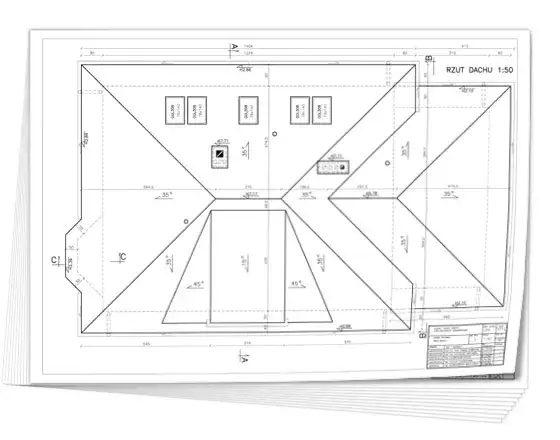

Rzut dachu to graficzne przedstawienie dachu budynku widziane z góry. Jest to kluczowy element projektu architektonicznego, który pozwala na zrozumienie kształtu, wymiarów i struktury dachu. Rzut dachu pokazuje nie tylko ogólny zarys, ale także rozmieszczenie ważnych elementów, takich jak kominy, okna dachowe czy attyki.

Znaczenie rzutu dachu w projektowaniu budynków jest nie do przecenienia. Pozwala on na precyzyjne zaplanowanie konstrukcji dachu, co ma bezpośredni wpływ na stabilność całego budynku. Dodatkowo, rzut dachu umożliwia optymalne rozmieszczenie elementów odwadniających, co jest kluczowe dla ochrony budynku przed wilgocią. Prawidłowo wykonany rzut dachu jest niezbędny dla ekip budowlanych, które na jego podstawie realizują projekt w rzeczywistości.

Podstawowe elementy rzutu dachu

Każdy rzut dachu zawiera kilka kluczowych elementów, które są niezbędne do zrozumienia jego struktury. Najważniejszym z nich jest obrys dachu, który pokazuje jego kształt i wymiary. Linie obrysowe są zazwyczaj pogrubione, aby wyraźnie odróżniały się od pozostałych elementów rysunku.

Kolejnym istotnym elementem są linie spadku, które wskazują kierunek spływu wody deszczowej. Kąt nachylenia dachu jest również zaznaczany na rzucie dachu, często w formie procentowej lub stopniowej. Jest to kluczowa informacja dla dekarzy i konstruktorów, ponieważ wpływa na wybór materiałów pokryciowych i metodę montażu.

Na rzucie dachu zaznacza się także elementy takie jak kalenice, czyli najwyższe poziome krawędzie dachu, oraz okapy - wystające poza ściany budynku krawędzie dachu. Ważne są również oznaczenia kominów, okien dachowych i innych elementów przechodzących przez połać dachową.

• Obrys dachu
• Linie spadku
• Kąt nachylenia dachu
• Kalenice i okapy
• Oznaczenia elementów przechodzących przez dach (kominy, okna)

Jak interpretować symbole i oznaczenia na rzucie dachu?

Interpretacja symboli i oznaczeń na rzucie dachu wymaga pewnej wiedzy i praktyki. Każdy element ma swoje standardowe oznaczenie, które jest rozpoznawalne dla specjalistów z branży budowlanej. Na przykład, strzałki wskazują kierunek spadku dachu, a liczby przy nich określają kąt nachylenia dachu.

Kominy są zazwyczaj przedstawiane jako prostokąty lub kwadraty, często z przekreśleniem w środku. Okna dachowe to najczęściej prostokąty z przekątną. Ważne jest również rozpoznawanie linii przerywanych, które mogą oznaczać elementy znajdujące się pod dachem lub projektowane zmiany.

Czytaj więcej: Konstrukcja dachu jednospadowego: techniki, materiały i zalety

Rodzaje rzutów dachów i ich charakterystyka

Rzuty dachów mogą być różnorodne, w zależności od typu dachu i stopnia skomplikowania budynku. Najprostsze są rzuty dachów płaskich, które przypominają prostokąt z oznaczeniami spadków. Bardziej złożone są rzuty dachów spadzistych, które mogą mieć różne konfiguracje połaci.

Rzuty dachów jednospadowych charakteryzują się jedną płaszczyzną spadku, co jest widoczne na rysunku jako prostokąt z jednym kierunkiem spadku. Dachy dwuspadowe, popularne w budownictwie jednorodzinnym, mają dwie przeciwległe połacie, co na rzucie dachu widoczne jest jako prostokąt z linią kalenicy pośrodku i dwoma kierunkami spadku.

Bardziej skomplikowane są rzuty dachów czterospadowych, które na rysunku przypominają prostokąt z czterema trójkątnymi połaciami w narożnikach. Rzuty dachów mansardowych charakteryzują się złamaną linią spadku, co jest widoczne jako dodatkowe linie wewnątrz obrysu dachu.

Istnieją również rzuty dachów kombinowanych, które łączą różne typy dachów w jednej konstrukcji. Te są najbardziej skomplikowane i wymagają szczególnej uwagi przy interpretacji. Mogą zawierać elementy dachów płaskich, spadzistych i mansardowych w jednym projekcie.

Rzut dachu dwuspadowego - najpopularniejszy wybór

Rzut dachu dwuspadowego to jeden z najczęściej spotykanych typów w budownictwie jednorodzinnym. Charakteryzuje się prostotą i funkcjonalnością. Na rysunku widoczny jest jako prostokąt z linią kalenicy biegnącą przez środek, dzielącą dach na dwie równe połacie.

Kluczowe elementy rzutu dachu dwuspadowego to linia kalenicy, która jest najwyższym punktem dachu, oraz linie okapów po obu stronach. Strzałki wskazujące kierunek spadku biegną prostopadle do linii kalenicy. Kąt nachylenia dachu jest zazwyczaj taki sam dla obu połaci, co zapewnia symetrię i estetyczny wygląd budynku. Taki rzut dachu jest stosunkowo prosty w interpretacji i realizacji, co czyni go popularnym wyborem wśród inwestorów i projektantów.

Rzuty dachów wielospadowych - złożoność i estetyka

Rzuty dachów wielospadowych charakteryzują się większą złożonością i oferują ciekawe możliwości architektoniczne. Najczęściej spotykane są rzuty dachów czterospadowych, które na rysunku przypominają prostokąt z czterema trójkątnymi połaciami w narożnikach. Taki układ zapewnia budynkowi elegancki wygląd i lepszą ochronę przed wiatrem.

W przypadku rzutów dachów wielospadowych kluczowe jest precyzyjne oznaczenie wszystkich linii spadku i kątów nachylenia. Często występują tu dodatkowe elementy, takie jak lukarny czy mansardy, które wymagają szczególnej uwagi przy projektowaniu i interpretacji rzutu dachu. Mimo większej złożoności, dachy wielospadowe oferują lepsze możliwości adaptacji poddasza i mogą znacząco podnieść wartość estetyczną budynku.

Jak samodzielnie stworzyć rzut dachu?

Stworzenie własnego rzutu dachu może wydawać się trudne, ale z odpowiednim podejściem jest to zadanie wykonalne. Zacznijmy od podstaw. Pierwszym krokiem jest dokładne zmierzenie budynku i określenie jego kształtu.

Następnie należy ustalić typ dachu, który chcemy zaprojektować. Może to być dach dwuspadowy, czterospadowy lub bardziej skomplikowana konstrukcja. Wybór ten wpłynie na sposób rysowania rzutu dachu. Ważne jest również określenie kąta nachylenia dachu, który ma kluczowe znaczenie dla funkcjonalności i estetyki budynku.

Kolejnym etapem jest naniesienie na rysunek wszystkich istotnych elementów, takich jak kominy, okna dachowe czy lukarny. Pamiętajmy o zachowaniu proporcji i dokładnym oznaczeniu wymiarów. Ostatnim krokiem jest dodanie oznaczeń i symboli, które ułatwią interpretację rzutu dachu innym osobom.

• Zmierz dokładnie budynek i określ jego kształt
• Wybierz typ dachu (np. dwuspadowy, czterospadowy)
• Ustal kąt nachylenia dachu
• Narysuj obrys dachu i linie spadku
• Nanieś elementy takie jak kominy i okna dachowe
• Oznacz wymiary i kąty nachylenia
• Dodaj symbole i oznaczenia zgodne ze standardami

Narzędzia i programy do projektowania rzutów dachów

W dzisiejszych czasach projektanci mają do dyspozycji szeroki wachlarz narzędzi do tworzenia rzutów dachów. Tradycyjne metody, takie jak rysowanie ręczne na papierze milimetrowym, są nadal stosowane, szczególnie na etapie wstępnego szkicowania.

Jednak coraz większą popularność zyskują programy komputerowe. Oferują one precyzję, możliwość łatwego wprowadzania zmian i generowania trójwymiarowych wizualizacji. Wśród profesjonalistów najpopularniejsze są zaawansowane programy CAD (Computer-Aided Design), takie jak AutoCAD czy ArchiCAD. Dla mniej zaawansowanych użytkowników istnieją prostsze alternatywy, jak SketchUp czy nawet darmowe aplikacje online.

Profesjonalne programy CAD - zalety i wady

Profesjonalne programy CAD to potężne narzędzia do projektowania rzutów dachów. Oferują one niezrównaną precyzję i możliwość tworzenia skomplikowanych projektów. AutoCAD, lider w tej kategorii, pozwala na dokładne wymiarowanie i automatyczne obliczanie powierzchni.

Jednakże, te programy mają też swoje wady. Przede wszystkim są drogie, co może stanowić barierę dla małych firm lub indywidualnych projektantów. Dodatkowo, wymagają one znacznej wiedzy technicznej i długiego okresu nauki. Mimo to, dla profesjonalistów zajmujących się regularnie projektowaniem konstrukcji dachów, inwestycja w te narzędzia zwykle się opłaca.

Darmowe alternatywy dla początkujących projektantów

Dla osób rozpoczynających przygodę z projektowaniem rzutów dachów istnieją darmowe alternatywy. SketchUp, choć mniej zaawansowany niż profesjonalne programy CAD, oferuje intuicyjny interfejs i podstawowe narzędzia do tworzenia rzutów dachów. Jest idealny do nauki i prostych projektów.

Inną opcją są aplikacje online, takie jak Floorplanner czy SmartDraw. Pozwalają one na tworzenie podstawowych rzutów dachów bez konieczności instalowania oprogramowania. Choć mają ograniczone możliwości w porównaniu z profesjonalnymi narzędziami, są świetnym punktem wyjścia dla amatorów i osób uczących się projektowania.

Jak analizować gotowe rzuty dachów?

Analiza gotowych rzutów dachów to kluczowa umiejętność dla każdego, kto zajmuje się budownictwem. Zacznij od ogólnego spojrzenia na rysunek. Zwróć uwagę na kształt dachu, jego wymiary i proporcje względem całego budynku.

Następnie skup się na szczegółach. Sprawdź oznaczenia kątów nachylenia dachu i kierunki spadków. Te informacje są kluczowe dla zrozumienia, jak dach będzie odprowadzał wodę. Zwróć uwagę na elementy takie jak kominy, okna dachowe czy lukarny - ich rozmieszczenie ma wpływ na funkcjonalność poddasza.

Ważnym aspektem analizy jest również sprawdzenie, czy rzut dachu jest spójny z innymi częściami projektu, takimi jak rzut kondygnacji czy przekroje. Pamiętaj, że dobry rzut dachu powinien zawierać wszystkie niezbędne informacje dla wykonawców, w tym wymiary, oznaczenia materiałów i szczegóły konstrukcyjne.

Rzut dachu a inne elementy projektu budowlanego

Rzut dachu jest integralną częścią całego projektu budowlanego. Musi on współgrać z innymi elementami, takimi jak rzuty kondygnacji, elewacje czy przekroje. Ta spójność jest kluczowa dla prawidłowej realizacji budynku.

Szczególnie istotna jest relacja między rzutem dachu a rzutem ostatniej kondygnacji. Elementy takie jak ściany nośne czy kominy muszą być dokładnie zsynchronizowane. Rzut dachu wpływa również na projekt elewacji, określając jej górne zwieńczenie i kształt.

Nie można też zapominać o instalacjach. Rzut dachu musi uwzględniać przejścia dla wentylacji, anten czy instalacji solarnych. Dobry projekt integruje wszystkie te elementy, zapewniając funkcjonalność i estetykę budynku. Pamiętajmy, że rzut dachu to nie tylko rysunek techniczny, ale element, który ma bezpośredni wpływ na komfort i bezpieczeństwo przyszłych mieszkańców.

Jak rzut dachu wpływa na konstrukcję budynku?

Rzut dachu ma ogromny wpływ na całą konstrukcję budynku. Przede wszystkim określa on rozkład obciążeń, które muszą być przeniesione przez ściany i fundamenty. Kształt i kąt nachylenia dachu wpływają na ilość materiału potrzebnego do jego wykonania, co ma znaczenie dla kosztów i czasu budowy.

Ponadto, rzut dachu determinuje możliwości adaptacji poddasza. Odpowiednio zaprojektowany dach może znacząco zwiększyć użytkową powierzchnię budynku. Ważne jest też, aby rzut dachu uwzględniał lokalne warunki klimatyczne, takie jak obciążenie śniegiem czy silne wiatry. Prawidłowo wykonany rzut dachu to gwarancja bezpieczeństwa i trwałości całej konstrukcji.

Rzut dachu: klucz do udanego projektu budowlanego

Rzut dachu to nie tylko techniczny rysunek, ale fundament całego projektu budowlanego. Jak wynika z artykułu, prawidłowo wykonany rzut dachu ma kluczowe znaczenie dla funkcjonalności, bezpieczeństwa i estetyki budynku. Od prostych dachów dwuspadowych po skomplikowane konstrukcje wielospadowe, każdy typ wymaga precyzyjnego planowania i uwzględnienia wielu czynników.

Artykuł podkreśla, że tworzenie rzutu dachu wymaga nie tylko wiedzy technicznej, ale także umiejętności korzystania z odpowiednich narzędzi - od tradycyjnych metod rysunkowych po zaawansowane programy CAD. Analiza gotowych rzutów dachów jest równie istotna i wymaga zwrócenia uwagi na szereg elementów, takich jak kąty nachylenia, rozmieszczenie elementów konstrukcyjnych czy spójność z innymi częściami projektu.

Podsumowując, rzut dachu to element, który łączy w sobie aspekty techniczne, estetyczne i funkcjonalne projektu budowlanego. Jego wpływ na całość konstrukcji, od rozkładu obciążeń po możliwości adaptacji poddasza, czyni go niezbędnym narzędziem dla architektów, inżynierów i wykonawców. Dlatego też umiejętność tworzenia, interpretacji i analizy rzutów dachów jest kluczowa dla każdego, kto jest zaangażowany w proces projektowania i budowy.
